循環熱風ヒートポンプエコサーキット・エコサーキット 100

ヒートポンプで最高100℃熱風供給

お問い合わせ資料ダウンロード

概要

従来のヒートポンプでは困難であった熱風の循環加温。循環熱風ヒートポンプ「エコサーキット」は、業界で初めて小温度差（5～10℃）の循環加温（～100℃）を実現しました。
プロセス冷却に用いる冷水や排熱、井水などの再生可能エネルギーを有効活用し、乾燥や加熱に必要な空気を高効率に供給できる画期的なヒートポンプです。エコサーキットは火気を使わずに熱風をつくります。さらに熱風と同時にできた冷水は、空調・プロセス冷却に活用できます。各種乾燥や加熱ニーズに、CO₂削減・省エネルギー・省コストでユーザー様のご期待に応えます。

選ばれる理由

火気を使わず空気を加熱

工場で求められる年間加熱に対応し、火気を使わず、室温を高温に一定保持することができます。そのため夜間の自動運転も安心です。ヒートポンプ方式のため従来方式（スチーム加熱等）に比べ、エネルギーコストとCO₂排出量に差がつきます。さらに、水熱源方式のため、プロセスの冷却用途にチラーとして冷熱を供給でき、1台で加熱と冷却の2役を担います。また、地球温暖化係数1以下のグリーン冷媒を採用し、環境への影響を小さく抑えます。（GWP＜1、ODP＝0）

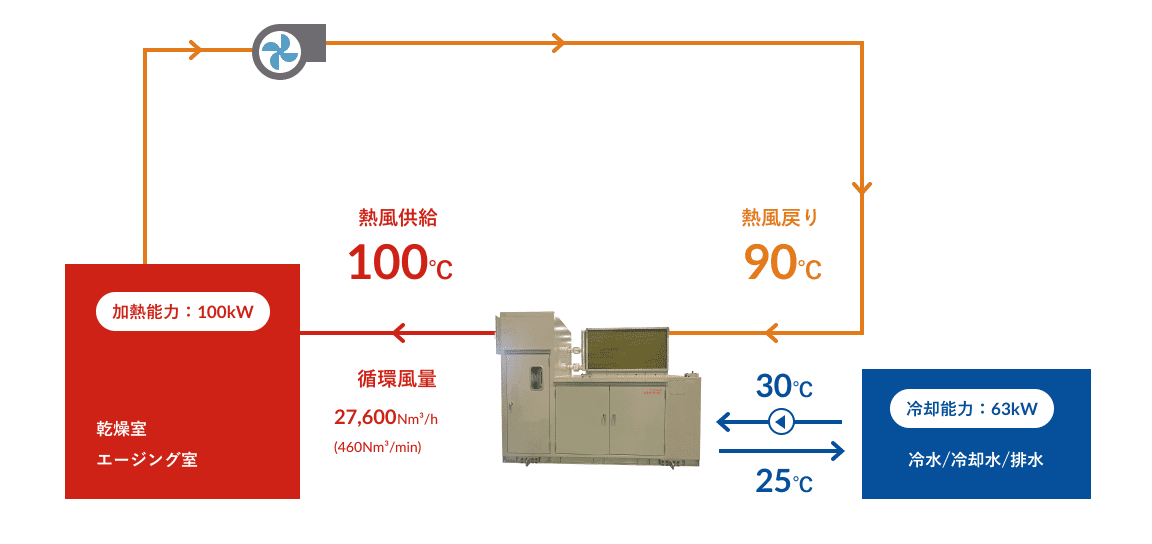

システムフロー図

スペック

	エコサーキット	エコサーキット 100
型式	WH-F6K-ZE	WH-F4K6HK-ZE
加熱能力	～83kW	～130kW
冷却能力	～62kW	～80kW
空気入口温度	10～80℃	10～90℃
空気出口温度	20～85℃	50～100℃
供給風量	～55,000Nm³/h	～45,000Nm³/h
熱源水入口温度	7～30℃	0～40℃
熱源水出口温度	3～25℃	-5～35℃
熱源水流量	80～200ℓ/min	100～300ℓ/min
熱源水圧力	最大1.0MPaG	最大1.0MPaG
周囲温度	-10～43℃	-10～43℃
